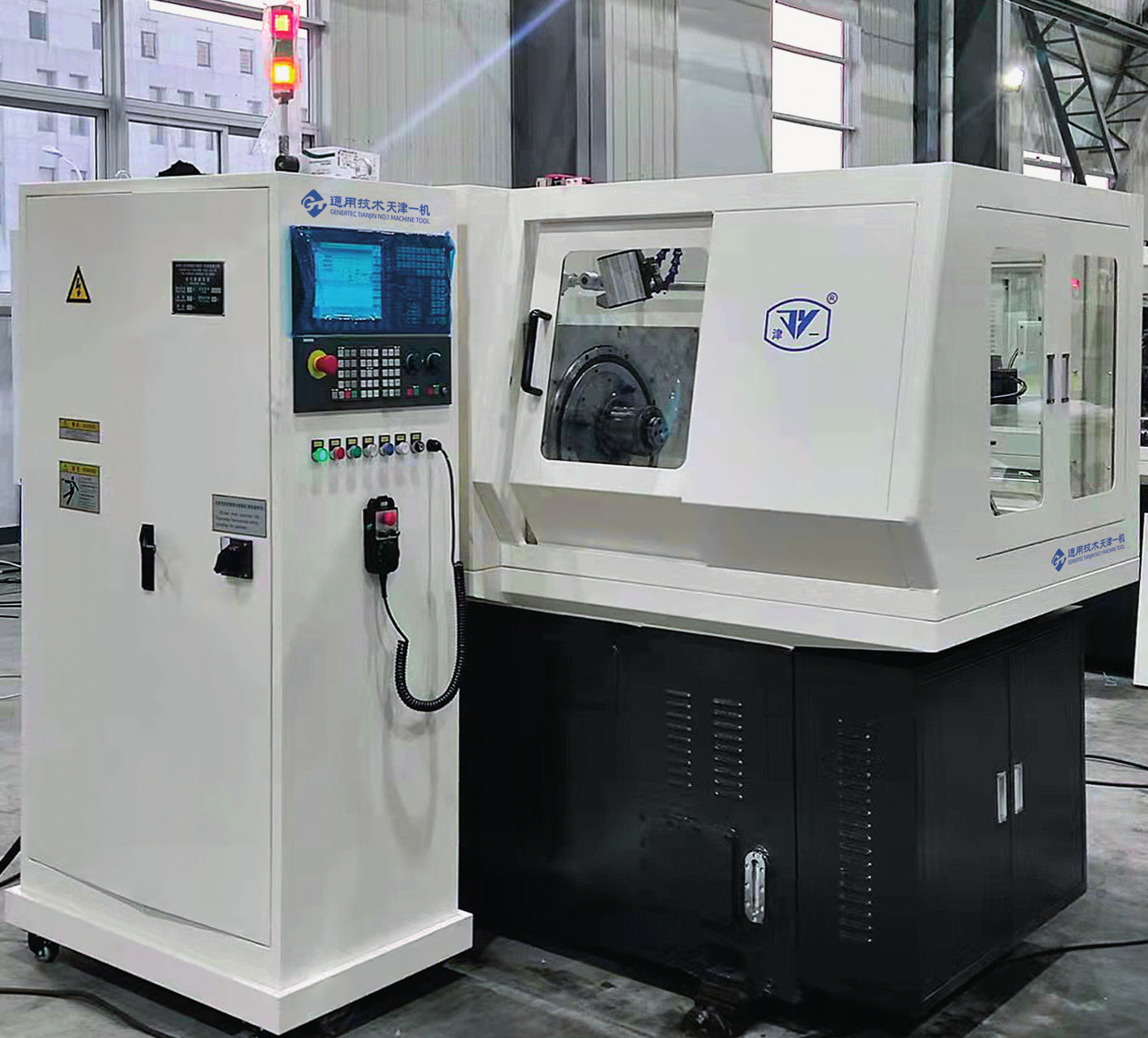

Спіральний конічний зубофрезерний верстат з ЧПК YK2212B
Спіральний конічний зубофрезерний верстат з ЧПК. Верстат для спіральних конічних шестерень YK2212B/YK2232, створений на основі нашого багаторічного
досвіду розробки спіральних конічних генераторів і застосування технології ЧПК.
Ці машини підходять для різання спіральних конічних шестерень і гіпоїдних шестерень, які
використовуються для редукторів швидкості, мотоциклів, високоякісних електричних промислових швейних машин і електроінструментів.
Оплата. Оплата при отриманні товару, Оплата карткою у відділенні, Google Pay, Онлайн картою, знижка -5% у разі оплати
Гарантія. Закон про захист прав споживачів не передбачає повернення цього товару належної якості.
Опис
Введення в верстат
Верстат для спіральних конічних шестерень YK2212B/YK2232, створений на основі нашого багаторічного
досвіду розробки спіральних конічних генераторів і застосування технології ЧПК.
Ці машини підходять для різання спіральних конічних шестерень і гіпоїдних шестерень, які
використовуються для редукторів швидкості, мотоциклів, високоякісних електричних промислових швейних машин і електроінструментів. Вони найбільше підходять для серійного виробництва, а також для масового або робочого виробництва. Машина простий в експлуатації, а якість є стабільною та надійною. Точність прямих конічних шестерень, оброблених цією машиною, може досягати 6 класу стандарту GB.
Основні експлуатаційні та конструктивні особливості верстатів
1. Верстати оснащені системою керування з ЧПК 828D（SIEMENS） або FANUC CNC для виконання
автоматичного або ручного керування та діагностики несправностей. Ці верстати призначені для роботи як тривісний генератор спіральних конічних шестерень із керуванням ЧПК, тобто колиска (вісь X), обертання робочого шпинделя (вісь Y) і переміщення ковзної основи (вісь Z), які одночасно контролюються системою керування для нарізання шестерень. . Обертання фрезового шпинделя контролюється серводвигуном для його плавного керування.
2. Машини легко регулювати, налаштовуючи процедуру генерування, індексування, подачі, повної
швидкості та поворотного ролика колиски відповідно до вимог різних методів різання, тим часом
продуктивність машини значно збільшується.
3. Налаштування інструменту та регулювання верстатів здійснюється за допомогою електронного
штурвала. На машині є м’які та жорсткі обмеження для функцій захисту.
4. Робоча головка приводиться в рух за допомогою високоточної пари черв’яка та черв’ячного колеса. Це
забезпечує високу ефективність індексуючих рухів. Точність різання зубчастих коліс може стабільно
досягати 6 класу стандарту GB.
5. Машина може реалізувати автоматичне керування циклом, ручне керування та діагностику
несправностей
6. Машина оснащена незалежною електричною шафою закритого типу з кондиціонером, додатковим
автоматичним видаленням стружки та пристроєм для кількісного змащування часу, який використовується в направляючій гвинта.
7. На машинах є корпус.
1. Розміри заготовки, що обробляється
Максимальний модуль обробки 3 6 мм
Максимальна довжина шини конуса кроку
(коли кут спіралі становить 30° 65 160 мм
Максимальний діаметр кроку (кут спіралі 30°,
передаточне число 10:1 і 2:1) 125 320 мм
Кут кореневого конуса 4°～ 90° 4°～ 90°
Максимальне передавальне число 10 ︰ 1 10 ︰ 1
Максимальна ширина зуба вінця 20 40 мм
Максимальна висота зуба 6 18 мм
Кількість оброблених зубів 5 ～ 100 5 ～ 100
2. Основні параметри шпинделя заготовки
Конічний отвір шпинделя великий діаметр 44.399 80 мм
Конус Конус Морзе 5# (на
машині є редукційна
втулка конуса Морзе 4#)
1 ︰ 20
Діаметр наскрізного отвору шпинделя 20 45 мм
3. Діаметр різальної головки ½″、1 ″、1½″、2″、3½″ 6″、7.5″、9″
4. Налаштування робочої головки
Максимальне вертикальне
зміщення шпинделя
вгору 30 55 мм
вниз 20 55
Відстань від торця шпинделя до центру
верстата 30 ～ 190 40 ～ 260 мм
5. Швидкість фрези (безступінчаста) 150 ～ 1000 40 ～ 160 об/хв
Потужність серводвигуна шпинделя 3 3.7 кВт
6. Величина регулювання столу для струшування
Регулювання кута 0°～ 360° 0°～ 360°
Радіальне положення ріжучої кромки 0 ～ 64 0 ～ 127 мм
7. Розсувна основа
Максимальне зміщення від центрального
положення -15 ～ 100 -30 ～ 120 мм
8. Загальна потужність верстата 10 15 кВА
9. Маса нетто верстата 2.8 6 Т
10. Зовнішні розміри верстата (довжина ×
ширина × висота) 1950×1235×1700 2400×1950×1725 мм
