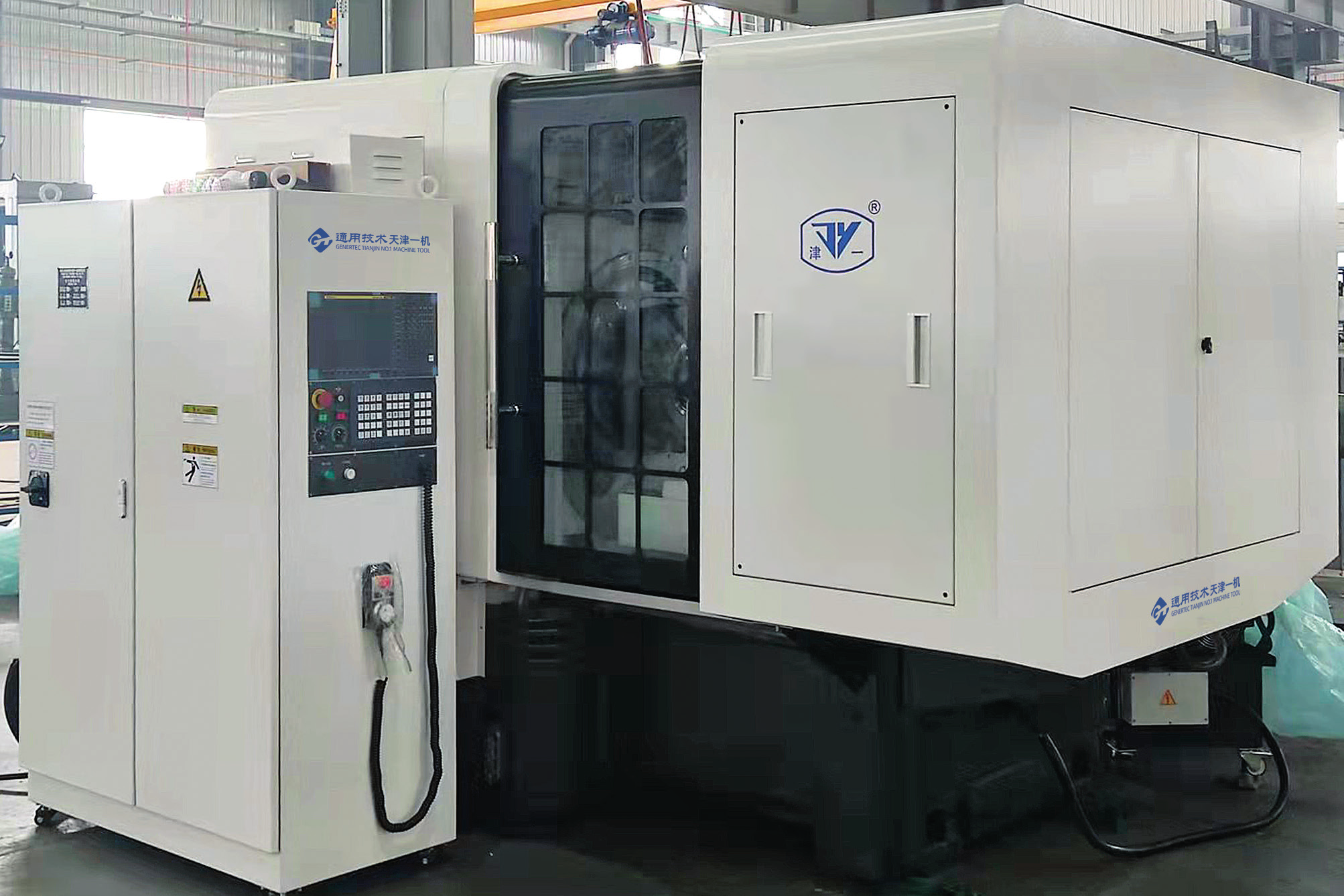

Спіральний конічний зубофрезерний верстат з ЧПК YKT2250
Спіральний конічний зубофрезерний верстат з ЧПК. Верстати оснащені системою керування з ЧПК 828D（SIEMENS） або FANUC CNC для виконання автоматичного або ручного керування та діагностики несправностей. Ці верстати призначені для роботи як тривісний генератор спіральних конічних шестерень з ЧПК, тобто колиска (вісь X), обертання робочого шпинделя (вісь Y) і переміщення ковзної основи (вісь Z), які одночасно контролюються системою керування для нарізання шестерень. . Обертання фрезового шпинделя контролюється серводвигуном для його плавного керування
Оплата. Оплата при отриманні товару, Оплата карткою у відділенні, Google Pay, Онлайн картою, знижка -5% у разі оплати
Гарантія. Закон про захист прав споживачів не передбачає повернення цього товару належної якості.
Опис
YKT2250
1. Верстати оснащені системою керування з ЧПК 828D（SIEMENS） або FANUC CNC для виконання
автоматичного або ручного керування та діагностики несправностей. Ці верстати призначені для роботи як
тривісний генератор спіральних конічних шестерень з ЧПК, тобто колиска (вісь X), обертання робочого
шпинделя (вісь Y) і переміщення ковзної основи (вісь Z), які одночасно контролюються системою керування
для нарізання шестерень. . Обертання фрезового шпинделя контролюється серводвигуном для його
плавного керування.
2. Регулювання машини без заміни рядкового колеса, проста в експлуатації, сильна гнучкість, скорочує час
регулювання машини.
3. Налаштування інструменту та регулювання верстатів здійснюється за допомогою електронного
штурвала. На машині є м’які та жорсткі обмеження для функцій захисту.
4. Рух люльки та робочої головки приводяться в дію за допомогою високоточної пари черв’яка та
черв’ячного колеса, які контролюються серводвигуном для забезпечення точності обробки верстата.
5. Верстат має високу конструкційну і трансмісійну жорсткість
6. Машина може реалізувати автоматичне керування циклом, ручне керування та діагностику
несправностей.
7. Машина оснащена незалежною герметичною електричною шафою, яка оснащена кондиціонером або
термообмінником
8. На машині можуть бути встановлені захисні огородження та конвеєр для автоматичного стружки.
Основні експлуатаційні та конструктивні особливості верстатів
Верстат для спіральних конічних шестерень YKT2250 використовується для нарізання шестерень.
Машина призначена для чорнової обробки спіральних конічних шестерень, гіпоїдних шестерень, кутових
конічних шестерень, шестерень, які зачеплені з негенерованими шестернями та шестернями з великою
конусною відстанню, які використовуються в автомобільній, будівельній, авіаційній та верстатобудівній
промисловості. Він найкраще підходить для серійного виробництва, а також підходить для масового або
замовного виробництва. Машина проста в експлуатації, а якість є стабільною та надійною.
1. Розміри заготовки, що обробляється
Максимальний модуль обробки 10 15 мм
Максимальна довжина конічної шини кроку (кут спіралі
30°) 260 420 мм
Максимальний діаметр ділильного кола (кут спіралі
30°, коефіцієнт передачі 10:1) 500 800 мм
Кут кореневого конуса Max. 90° 90°
Min. 5° 5°
Максимальне передавальне число (при куті нахилу вала 90°) 10 ︰ 1 10 ︰ 1
максимальний кут спіралі 50° 45°
Максимальна глибина різання зубів 20 32 мм
Максимальна ширина різання зуба 70 100 мм
Кількість оброблених зубів 5 ～ 100 4 ～ 100
2. Основні параметри шпинделя заготовки
Конічний отвір шпинделя великий діаметр 100 153 мм
Конус 1 ︰ 20 1 ︰ 20
Довжина конуса 160 180 мм
Діаметр наскрізного отвору шпинделя 78 125 мм
Діаметр фланця шпинделя 170f9 235f9 мм
3. Діаметр фрези 6″、9″、12″ 6″、9″、12″、18″
4. Налаштування робочої головки
Максимальне вертикальне зміщення шпинделя
Вгору від центру 60 90 мм
Від центрального положення вниз
(коли відстань від торця шпинделя
до центру верстата налаштовано
на наступні значення) （＜ 145）10
（＞ 145）10
（125 ～ 270）25
（270 ～ 330）70
（330 ～ 540）90 мм
Відстань від торця шпинделя до центру верстата 70 ～ 350 125 ～ 600 мм
5. Швидкість фрези (безступінчаста) 31 ～ 120 31 ～ 110 об/хв
Потужність головного двигуна 7.5 15 кВт
6. Налаштування Cradle
Установка кута 0°～ 360° 0°～ 360°
Кут установки ексцентрикового барабана 0°～ 125° 0°～ 180°
Радіальна установка шпинделя фрези 0 ～ 240 0 ～ 340 мм
7. Максимальне зміщення столу від центру Вперед 25 25 мм
Назад 135 135
8. Загальна споживча потужність 25 35 кВА
9. Вага верстату 6200 12500 кг
10. Габаритні розміри (ДхШхВ) 1790×2060×2080 2900×2750×2200 мм
